新规来了，沈阳盘扣式脚手架安全技术标准都在这里！

为发展建筑材料行业市场，进一步规范承插型盘扣式脚手架的设计、安装与拆除、使用和管理，2021年8月住建部发布《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T231-2021（以下简称《标准》），并规定该《标准》于2021年10月1日起实施，原行业标准《建筑施工承插型盘扣式钢管支架安全技术规程》同时废止。

那么，新规《标准》到底修订了哪些内容？在实施过程需要哪几个方面？沈阳盘扣式脚手架安全技术标准都在这里！

一、明确用途分类

《标准》明确了承插型盘扣式钢管脚手架根据用途分为支撑脚手架和作业脚手架。

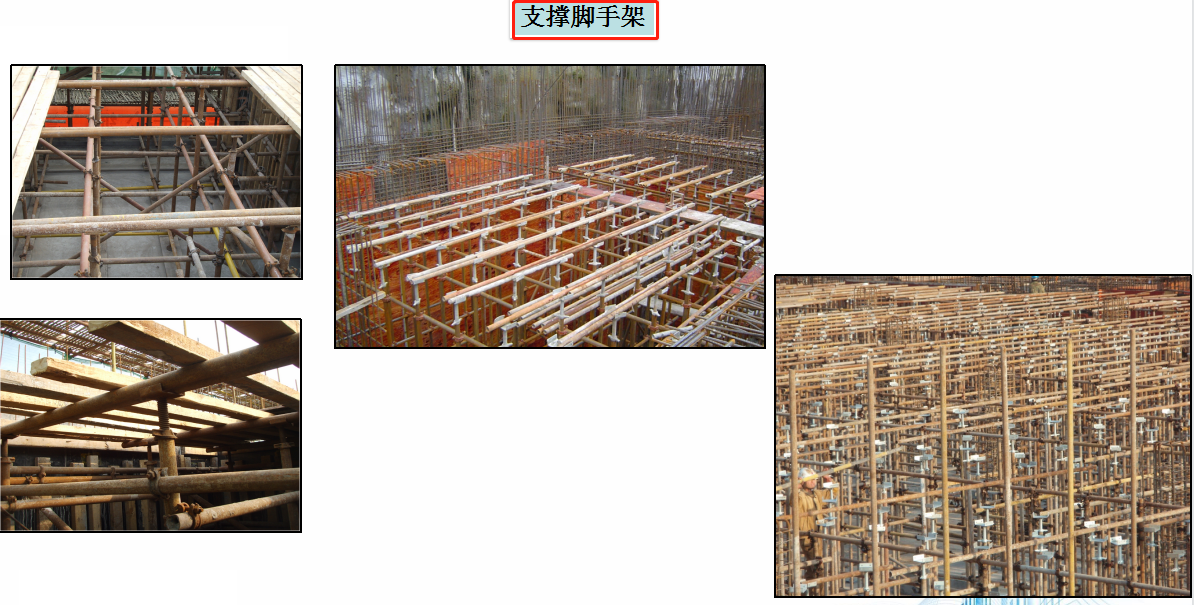

支撑脚手架主要支承于地面或结构上，为建筑施工提供支撑，包括混凝土施工用的模板支撑脚手架和结构安装支撑架，都可以简称为“支撑架”，可承受各种荷载，具有安全防护功能。

作业脚手架主要支承于地面、建筑物上或者附着于工程结构上，为建筑施工提供作业平台与安全防护等，就称之为作业架。

二、修改荷载系数

新《标准》中修改了盘扣架的荷载分项系数，一般作用于脚手架上的荷载可以分为永久荷载和可变荷载，在荷载标准值中，支撑架永久荷载标准取值应符合下列规定：

1. 架体自重G1标准值可按实际重量取值；

2. 模板自重G2标准值应根据混凝土结构模板设计图纸确定；

3. 肋形楼板及无梁楼板的模板自重标准值可按表4.2.1的规定确定。

新规来了！一文读懂2021年盘扣式脚手架安全技术标准

三、增加结构系数

《标准》增加了结构重要性系数及承载力设计值调整系数。根据立杆外径的大小，将脚手架分为了标准型（B型）和重型（Z型），杆端扣接头与连接盘的插销连接锤击自锁后不应拔脱，在搭设脚手架时，宜采用不小于0.5kg的锤子敲击插销顶面不少于2次，直至插销销紧，销紧后应再次击打，插销下沉量不应大于3mm。

脚手架结构设计应根据脚手架种类、搭设高度和荷载采用不同的安全等级，脚手架安全等级划分应该符合表3.0.4的规定。

注：支撑脚手架的搭设高度、荷载设计值中任一项不满足安全等级为二级的条件是，其安全等级均划为一级。

脚手架结构重要性系数应符合表3.0.5规定取值。

四、修改计算公式

《标准》修改了支撑架立杆计算长度公式，规定支撑架立杆几何长细比不得大于150.作业架立杆几何长细比不得大于210，其他杆件中的受压杆几何长细比不得大于230，受拉杆件几何长细比不得大于350。

1. 立杆轴向力设计值应按下列公式计算：

不组合风荷载时：N = rG∑NGk+ rQ ∑NQk (5.3.1-1)

组合风荷载时： N = rG ∑NGk + 0.9 rQ ∑NQk (5.3.1-2)

式中：rG ——永久荷载分项系数；

rQ ——可变荷载分项系数；

N——立杆轴向力设计值（kN）；

∑NGk——永久荷载标准值产生的立杆轴向力总和（kN）；

∑NQk——可变荷载标准值产生的立杆轴向力总和（kN）。

2. 立杆计算长度应按下列公式计算，并应取其中的较大值：

l0 = βHηh (5.3.2-1)

l0 = βHγh '+ 2ka (5.3.2-2)

式中：l0——支架立杆计算长度（m）；

a——可调托撑支撑点至顶层水平杆中心线的距离（m），满堂作业架取 0；

h——架体步距（m），取最大值； h′——架体顶层步距（m）；

η——立杆计算长度修正系数，h=0.5m 或 1.0m 时，取值 1.5；h=1.5m时，取值 1.05；

γ——架体顶层步距修正系数，h′=1.0m 或 1.5m 时，取值 0.9；h′=0.5m时，取值 1.5；

βH——支撑架搭设高度调整系数，按表 5.3.2 采用；

k——支撑架悬臂端计算长度折减系数，取值 0.6。

3. 立杆稳定性应按下列公式计算：

新规来了！一文读懂2021年盘扣式脚手架安全技术标准

式中：Mw——立杆段由风荷载设计值产生的弯矩（kN·m ），按本标准式 （5.4.2-2）计算；

f——钢材的抗拉、抗压和抗弯强度设计值(N/mm2)，按本标准附录 B 表B.0.1 采用；

φ——轴心受压构件稳定系数，根据立杆长细比λ= l0 / i 按本标准附录 C 取值；

W——立杆的截面模量（mm3），按本标准附录 B 表B.0.2 采用；A——立杆的横截面面积（mm2），按本标准附录 B 表B.0.2 采用。

3. 支撑架应按混凝土浇筑前和混凝土浇筑时两种工况进行整体抗倾覆计算，整体抗倾覆稳定性应按下式计算：

MR≥ γ0 MT

式中：MR——设计荷载下脚手架抗倾覆力矩（kN·m ）； MT——设计荷载下脚手架倾覆力矩（kN·m ）； γ0——脚手架结构重要性系数。

五、修订构造要求

《标准》修订了支撑架的斜杆布置构造要求。规定脚手架的竖向斜杆不应采用钢管扣件，当标准型（B 型）立杆荷载设计值大于 40kN，或重型（Z 型）立杆荷载设计值大于 65kN 时，脚手架顶层步距应比标准步距缩小 0.5m。对标准步距为 1.5m 的支撑架，应根据支撑架搭设高度、支撑架型号及立杆轴向力设计值进行竖向斜杆布置，竖向斜杆布置型式选用应符合表 6.2.2 的要求。

此外，还对脚手架的安装与拆除、检查与验收、安全管理与维护等进行了进一步的规范，2021版《标准》的发布不仅为建筑施工过程中脚手架提供了行业指导，更为脚手架原材料市场提供了标准，规范行业发展秩序。
